Bибростол с вертикальной вибрацией

Без вибрационного стола не обходится ни одно предприятие массового производства бетонной продукции. Вибростол с вертикальной вибрацией решает проблему формования бетонных изделий: он уплотняет бетон в формах и удаляет излишки воздуха из его структуры, способствуя улучшению качества готовой продукции и обеспечивая ей высокую прочность и морозостойкость.

1. Вертикальный вибростол: зачем он нужен и как работает?
2. Можно ли без него обойтись?
3. Можно ли сделать вибростол с вертикальной вибрацией своими руками?
4. Сколько вибростол стоит?
5. Как выбрать вибростол правильно: обзор лучших моделей
6. Где купить?

Вертикальный вибростол: зачем он нужен и как работает?

Вертикальный вибростол существенно различается с горизонтальным не только по принципу работы и конструкции, но и по возможностям применения.

1. Стол вертикального вибрования подходит для уплотнения однотонных изделий, Кевларобетона и продукции Мрамор из бетона по методике изготовления Систром, в отличие от горизонтального с более широким спектром использования.

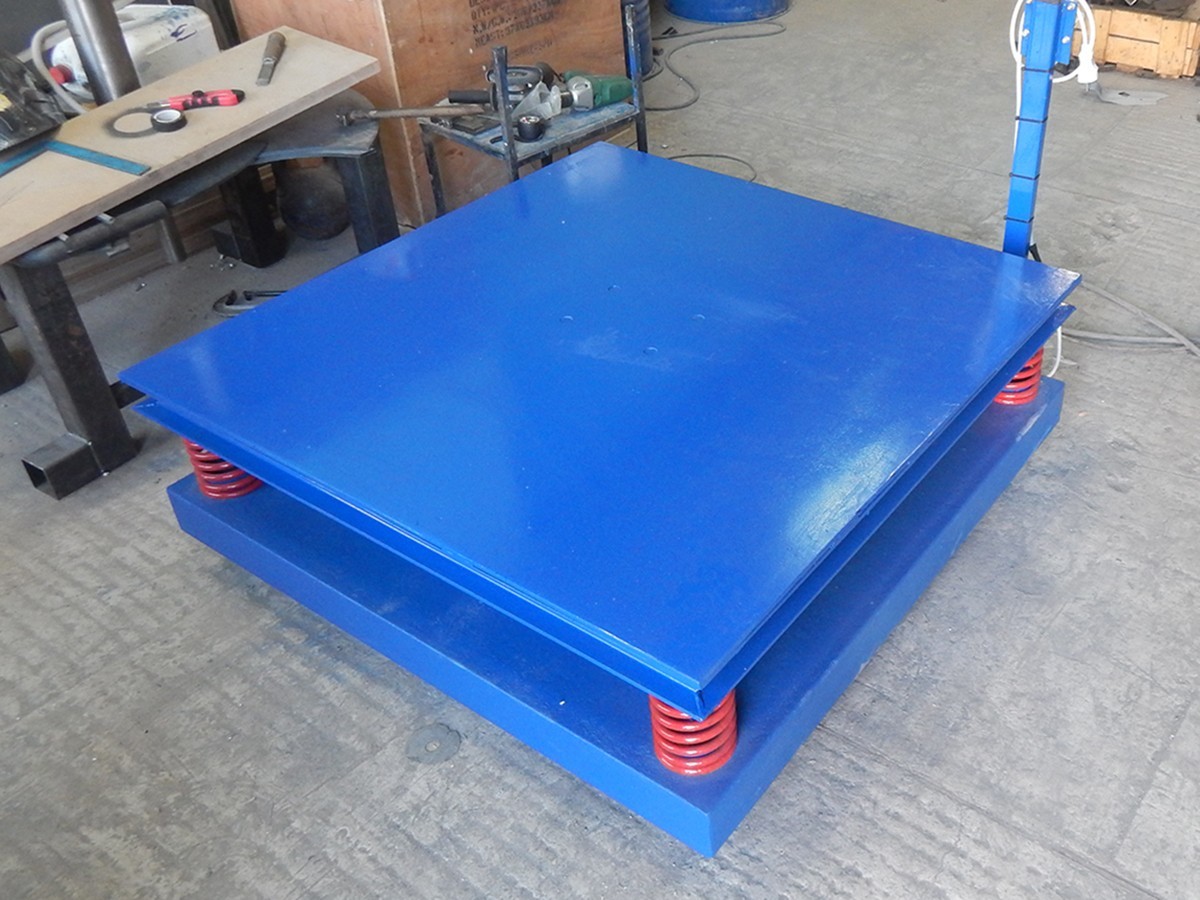

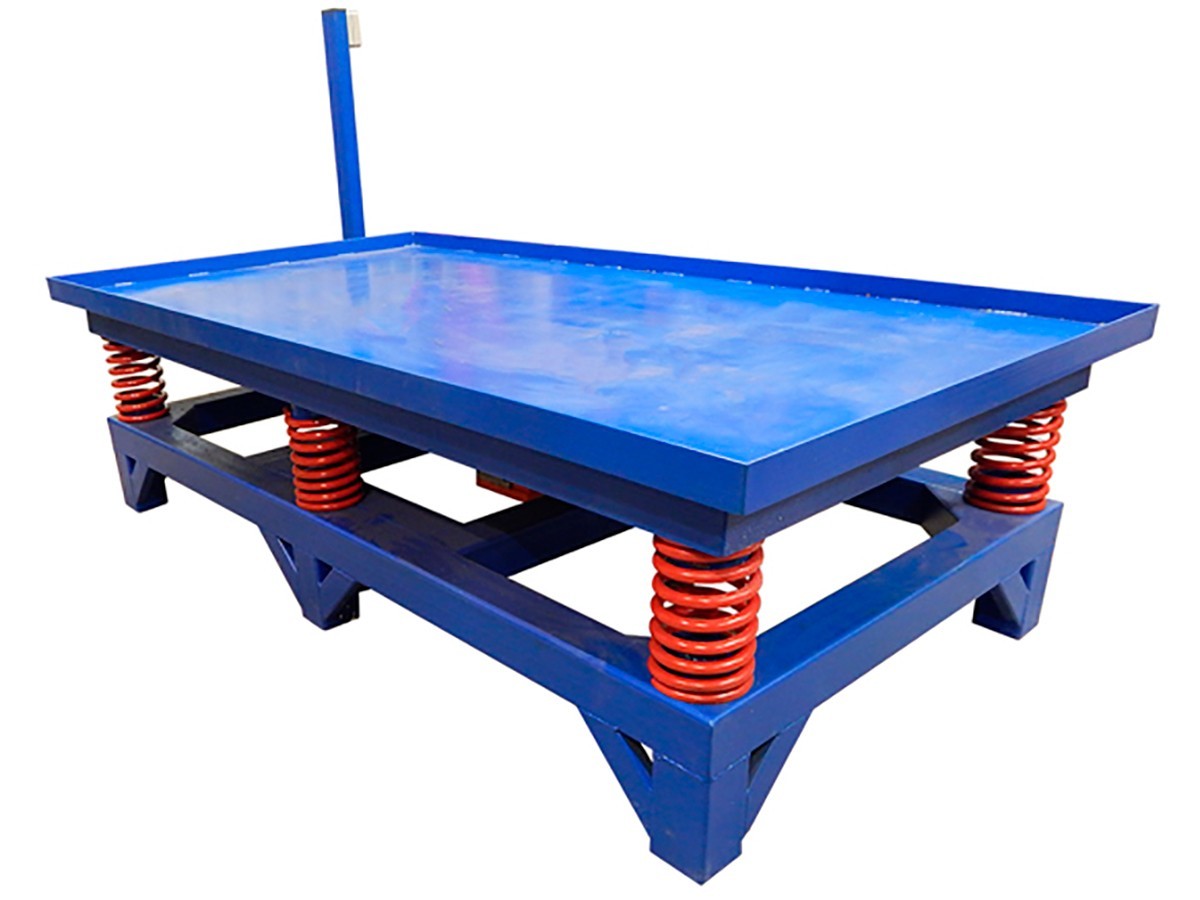

2. Вибростол вертикальной вибрации способен воспринимать весовую нагрузку до 150 кг (стандартный) или до 250 кг (стол с увеличенной нагрузкой), когда горизонтальный вибростол без усиления выдерживает вес до 120 кг, а с усилением – до 150 кг. Для вибрирования продукции весом до 300 кг и до 1000 кг используют вибротумбы.
3. В процессе работы вертикального вибростола плотность бетонного раствора увеличивается, поскольку крупные и мелкие частицы перемешиваются между собой и оседания абразива на дно формы не происходит. Однородно смешанные компоненты мало воздействуют на стенки пластика, тем самым увеличивая срок службы формовочных единиц. При горизонтальной вибрации более тяжёлые частицы опускаются на дно пластиковых форм, подвергая их дополнительному износу.
4. За счёт вертикальных колебаний в процессе вибролитья продукции Мрамор из бетона (с применением технологии Систром) узор на поверхности изделий получается более чётким, а при горизонтальном (по технологии Ультрабетон, Кевларобетон) – более расплывчатым.
5. Вертикальный вибростол легко переоборудовать в расформовочный, в отличие от вибростола горизонтального вибрирования.

Изготовление бетонных изделий включает в себя обязательное уплотнение рабочего раствора в формах. Для этой цели и необходим вертикальный вибростол. Благодаря вибрации удаляются воздушные включения из материала и повышается плотность бетонной консистенции, что способствует увеличению прочности и морозостойкости продукции.

Краткий порядок работы на вертикальном вибростоле:

1. разместить формы на столешнице вибростола;
2. заполнить их бетонным раствором;
3. включить вибростол;
4. по мере уплотнения формуемых изделий добавлять бетонный раствор (в случае необходимости);
5. после уплотнения отключить виброоборудование, снять формы с раствором и убрать для набора прочности.

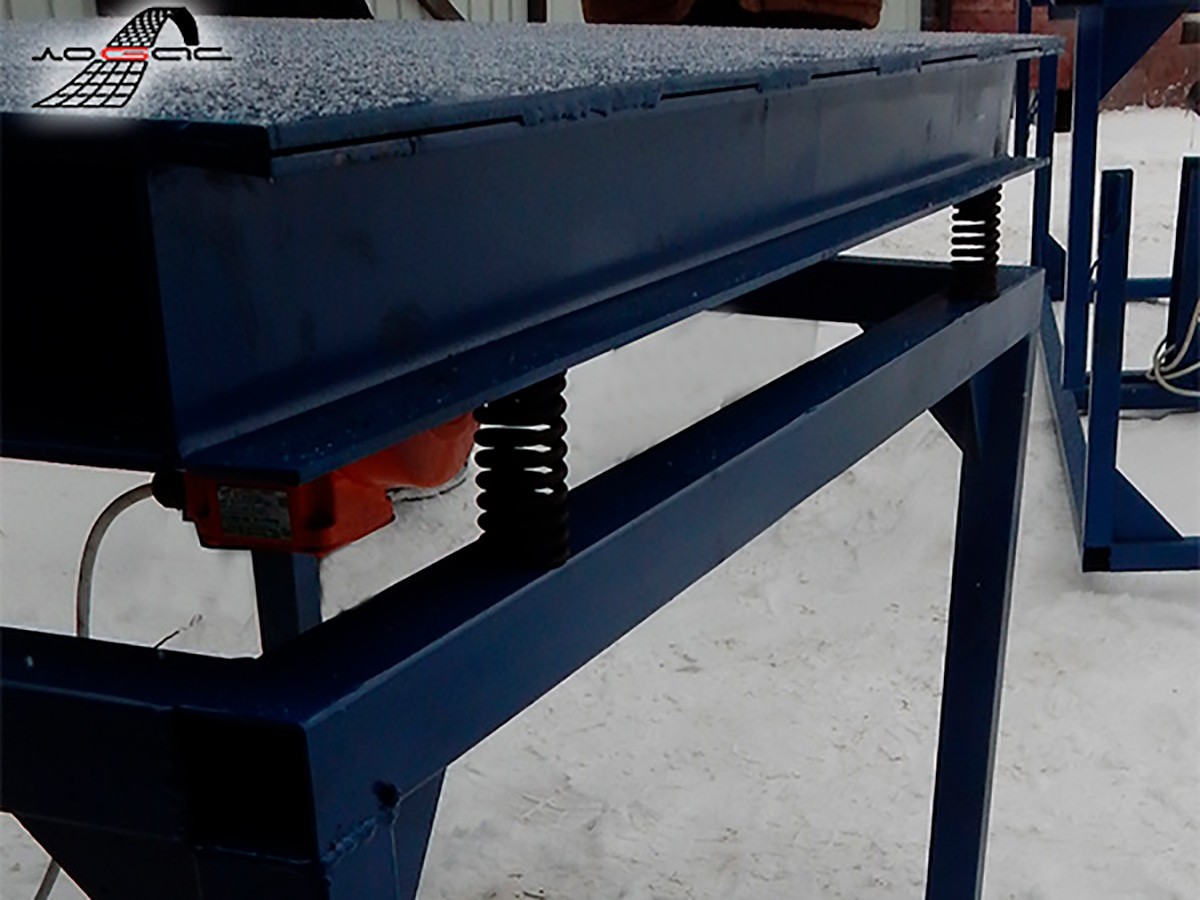

На вертикальном вибростоле уплотняются изделия весом до 150 кг (стандартный) и до 250 кг (с увеличенной нагрузкой). Размеры вибрационного стола – 1200х800х800 мм. На вибростоле вертикальной вибрации уплотняют мало- и среднегабаритные изделия (уличную плитку, бордюры, МАФ – малые архитектурные формы, заборные секции и т.д.).

Устройство вибростола с фото

Вибростол вертикальной вибрации представляет собой оборудование, собранное из следующих элементов:

• стальной рамы, сваренной из вертикальных стоек с перемычками;
• рабочего стола из стали толщиной 5 мм;

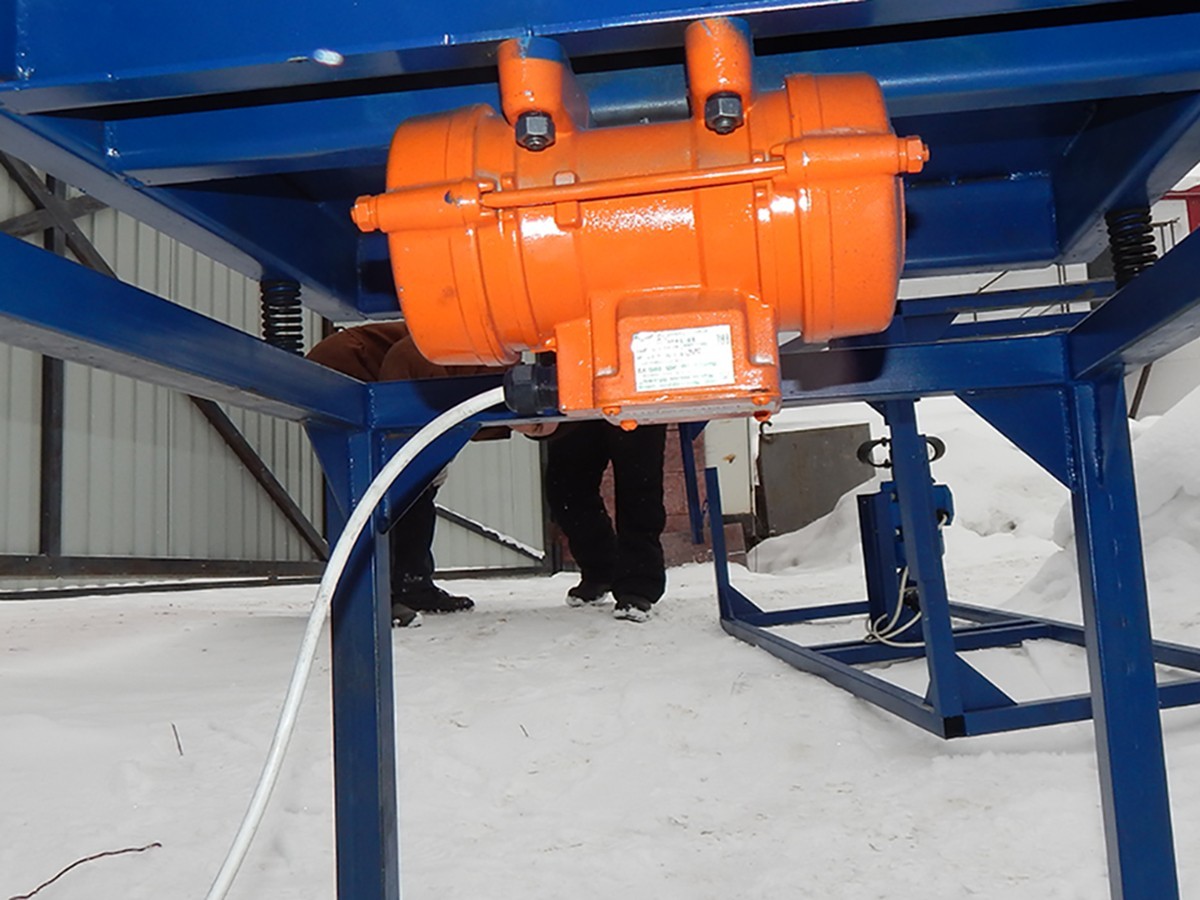

• электровибратора ИВ-98, закреплённого на внутренней поверхности столешницы;

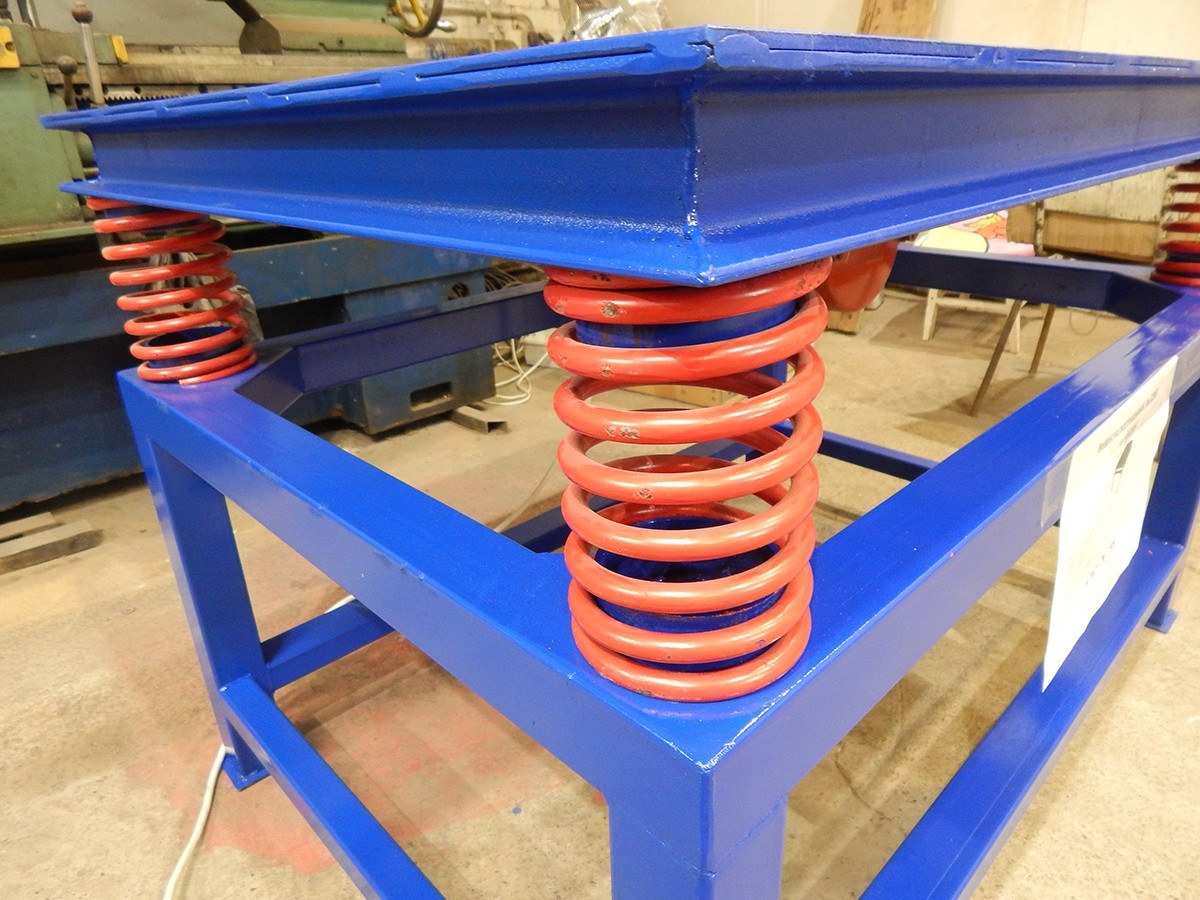

• подвижных узлов крепления – пружин;
• пускового автомата, отвечающего за подачу и отключение напряжения.

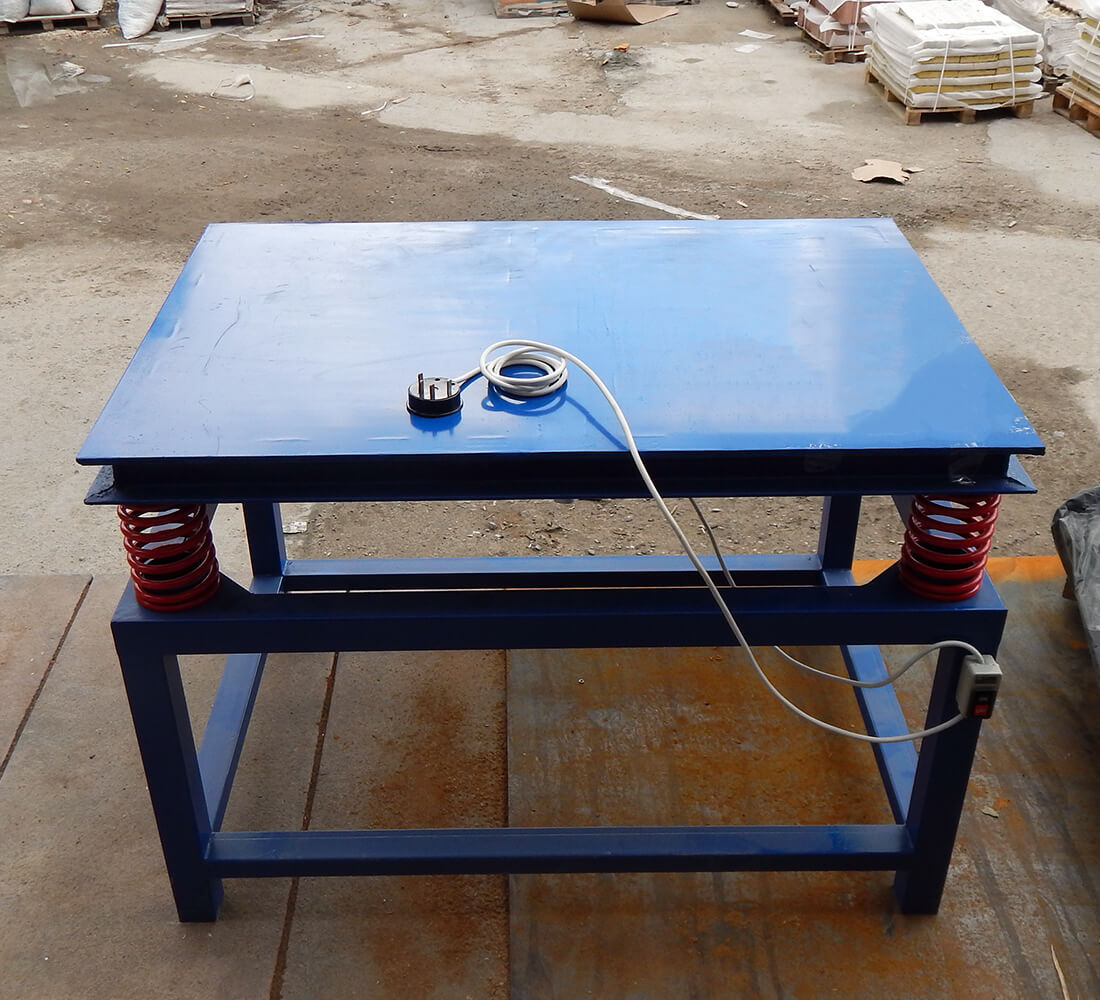

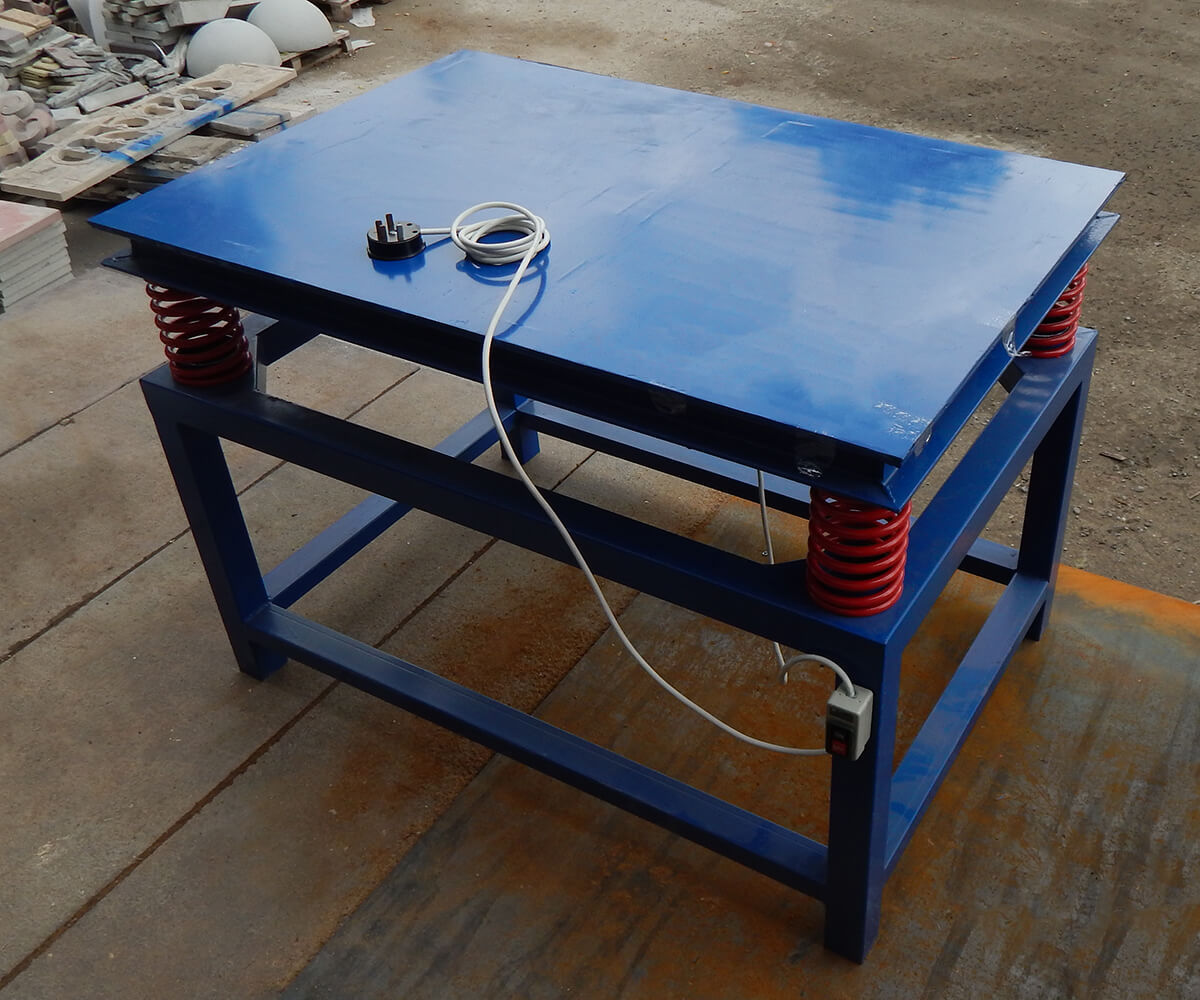

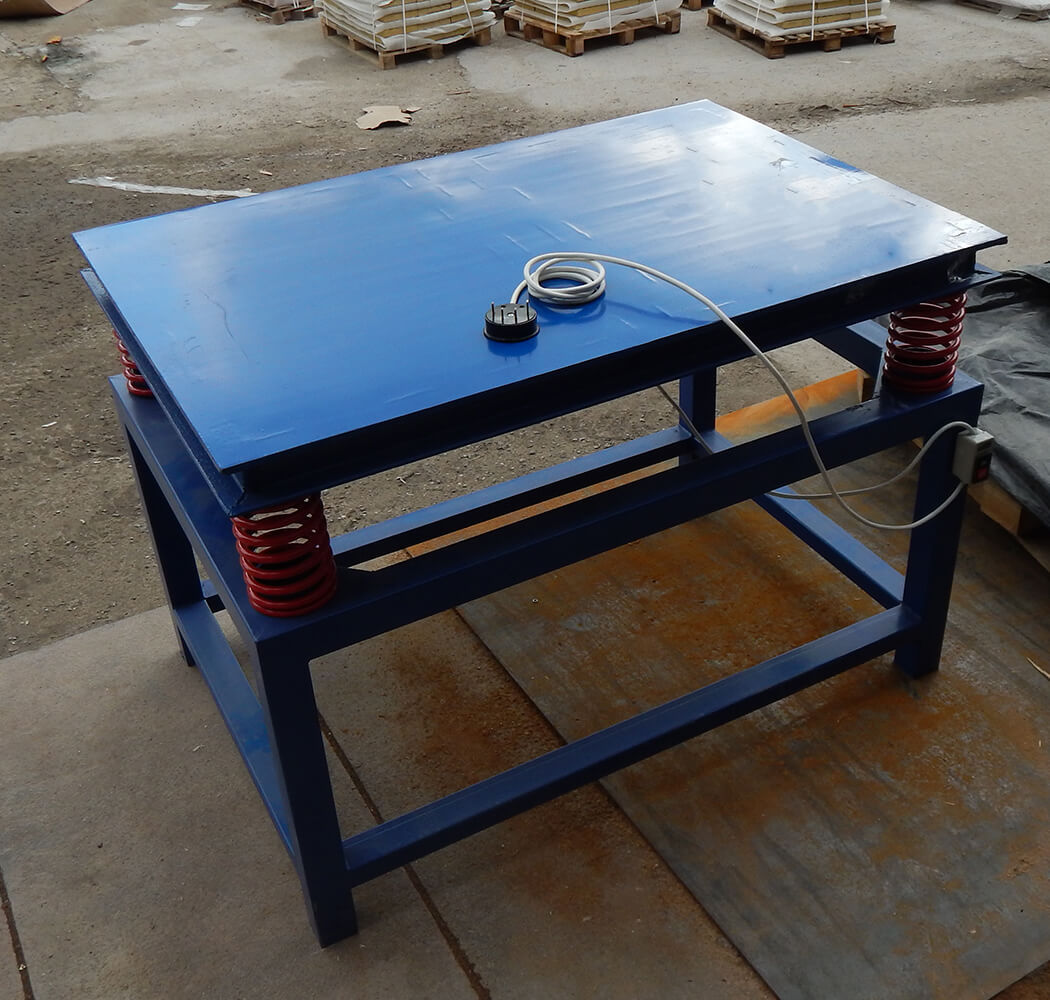

Далее представлены примеры вертикальных вибростолов с комплектующими.

Видео работы стола с вертикальной вибрацией

Видео по работе вибростола с регулируемой частотой вертикальной вибрации расположено ниже.

Можно ли без него обойтись?

В процессе изготовления изделий из бетона не все озадачиваются подбором виброоборудования, выступающего в качестве механизма с наилучшими показателями по уплотнению. Производители, отдающие предпочтение другим способам вибрования, в конечном итоге получают продукцию с приемлемыми технологическими свойствами. Но для создания бетонной продукции с высокими эксплуатационными показателями использовать в качестве альтернативы вертикальному вибростолу иные виды уплотнителей (к примеру, глубинный вибратор или дрель с эксцентриком) невозможно.

Благодаря грамотно подобранному вибростолу увеличивается производительность линии, изделия из бетона становятся более прочными и морозостойкими, а продолжительность их срока службы увеличивается в разы.

Для широкомасштабных производств возможно использование специальных добавок для самоуплотнения бетона, но это недешёвое удовольствие и подойдёт в том случае, если нет возможности установки специализированного виброоборудования или покупка для разовых работ нецелесообразно.

Чем его можно заменить?

Помимо вибростолов сложно найти иное высокотехнологичное оборудование по уплотнению бетона, однако для облегчения процесса вибролитья штучных изделий были придуманы упрощённые изделия для вибрирования. К ним относят:

• арматурные стержни со скругленными концами;
• дрель с эксцентриком;
• ручную или механическую трамбовку;
• глубинный вибратор.

Все перечисленные варианты в разной степени справляются с уплотнением бетонного раствора, но их использование оправдано только выпуском продукции малого объёма.

Можно ли сделать вибростол с вертикальной вибрацией своими руками?

Создание вибростола с вертикальной вибрацией под силу любому, кто имеет представление, как работает агрегат и как собирается виброоборудование. Но любая кустарная работа предполагает наличие определённого багажа знаний и умения применить их на практике. Необходимо понимать не только принцип работы вертикального вибростола, чтобы грамотно сбалансировать весовые параметры столешницы с весом электровибратора, но и иметь опыт его использования, чтобы предусмотреть максимально равномерное распределение колебаний. Не трате времени, денег и сил на эксперименты, лучше обратитесь к профессионалам.

Компания ЛОБАС отвечает за производство вибростолов вертикальной вибрации, отличающихся высокой работоспособностью, приспособленностью под индивидуальные нужды и достойным качеством. Наше механизированное оборудование пользуется устойчивым спросом на рынке продаж как в России, так и за рубежом.

Сколько вибростол стоит?

Стоимость вибростолов вертикальной вибрации определяют несколько факторов:

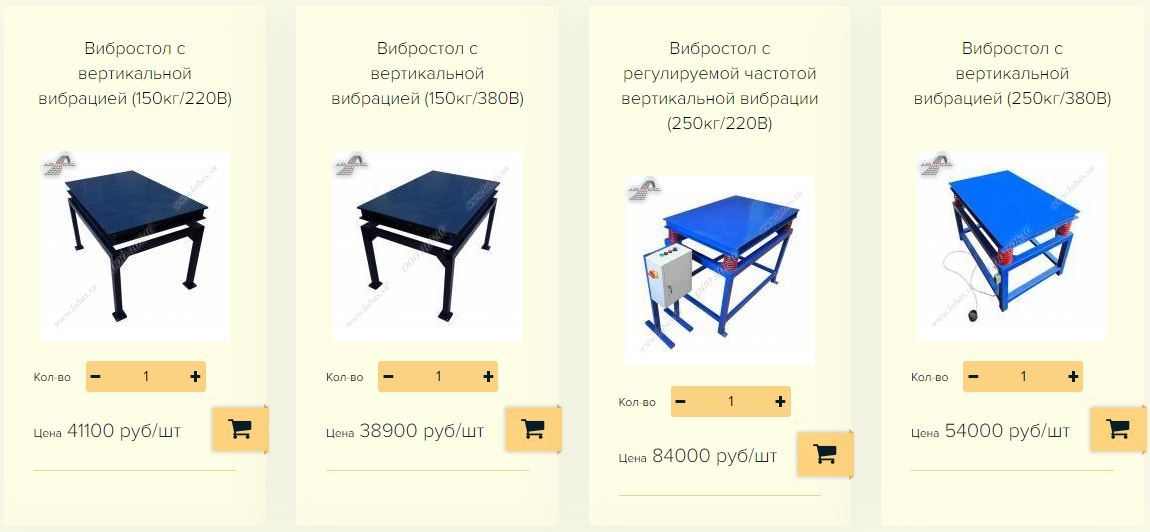

1. Общий вес отливаемых изделий с оснасткой, уплотняемых за один раз. Стоимость стандартного вертикального вибростола (до 150 кг) варьируется от 39 тыс.руб. до 42 тыс.руб, а стоимость вибрационного стола с увеличенной нагрузкой (до 250 кг) составляет 54 тыс.руб.

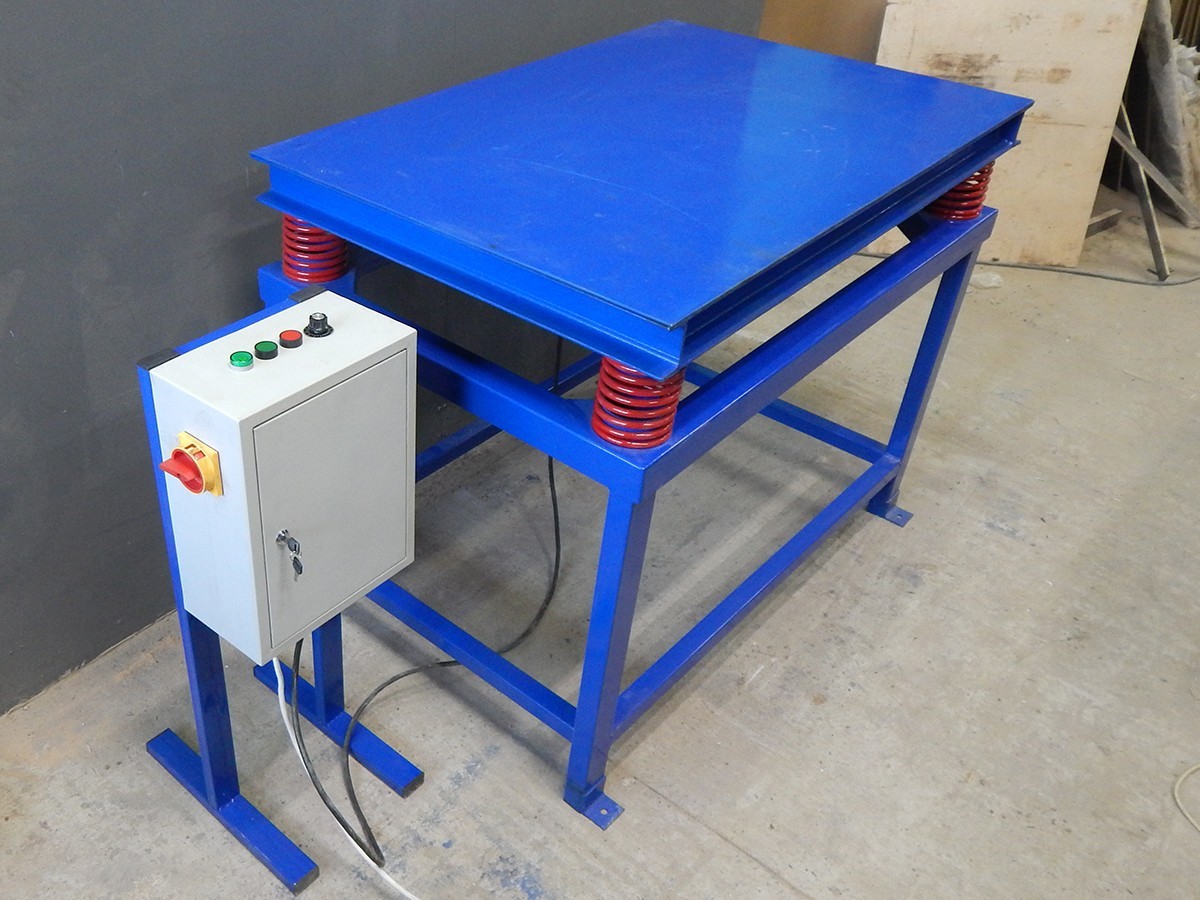

2. Необходимость регулировки частоты колебаний. Цена за вибростол с РЧ (регулируемой частотой) вертикальной вибрации и рабочим напряжением 380 В составляет 84 тыс.руб.

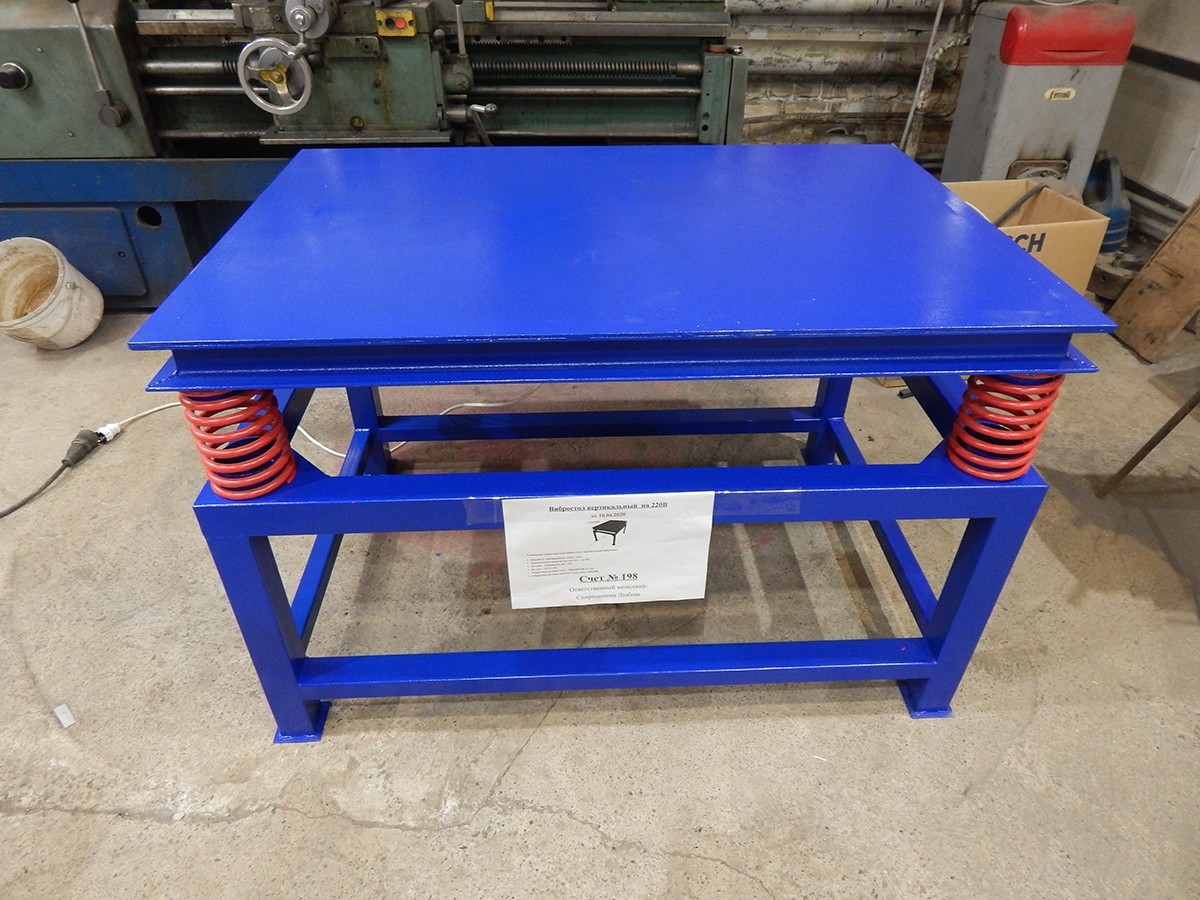

3. Рабочее напряжение оборудования. Стоимость вертикального вибростола с напряжением 380 В ниже на несколько тысяч, чем при напряжении 220 В, поскольку пользуется бОльшим спросом.

(!) Цены представлены на вертикальные вибростолы компании ЛОБАС и актуальны на март 2021 года. Для уточнения действующих цен рекомендуем обратиться на сайт производителя.

Как выбрать вибростол правильно: обзор лучших моделей

В России существует несколько разновидностей вертикальный вибростолов: вибростол ЭВ, вибростол ВО и вибростол ВС. Рассмотрим особенности перечисленных моделей.

1. Вибростолы ЭВ изготавливаются Ярославским заводом «Красный маяк». Они рассчитаны на нагрузку до 150 кг при рабочем напряжении 380 В и применяются для уплотнения бетона, а также сыпучих строительных материалов в контейнерах и барабанах. Характерной особенностью рассматриваемой марки вибрационного стола считаются небольшие размеры станка (высота 980 мм, ширина 730 мм). На такой короткой столешнице невозможно уплотнять среднегабаритные изделия – заборные секции, ступени или Памятники.

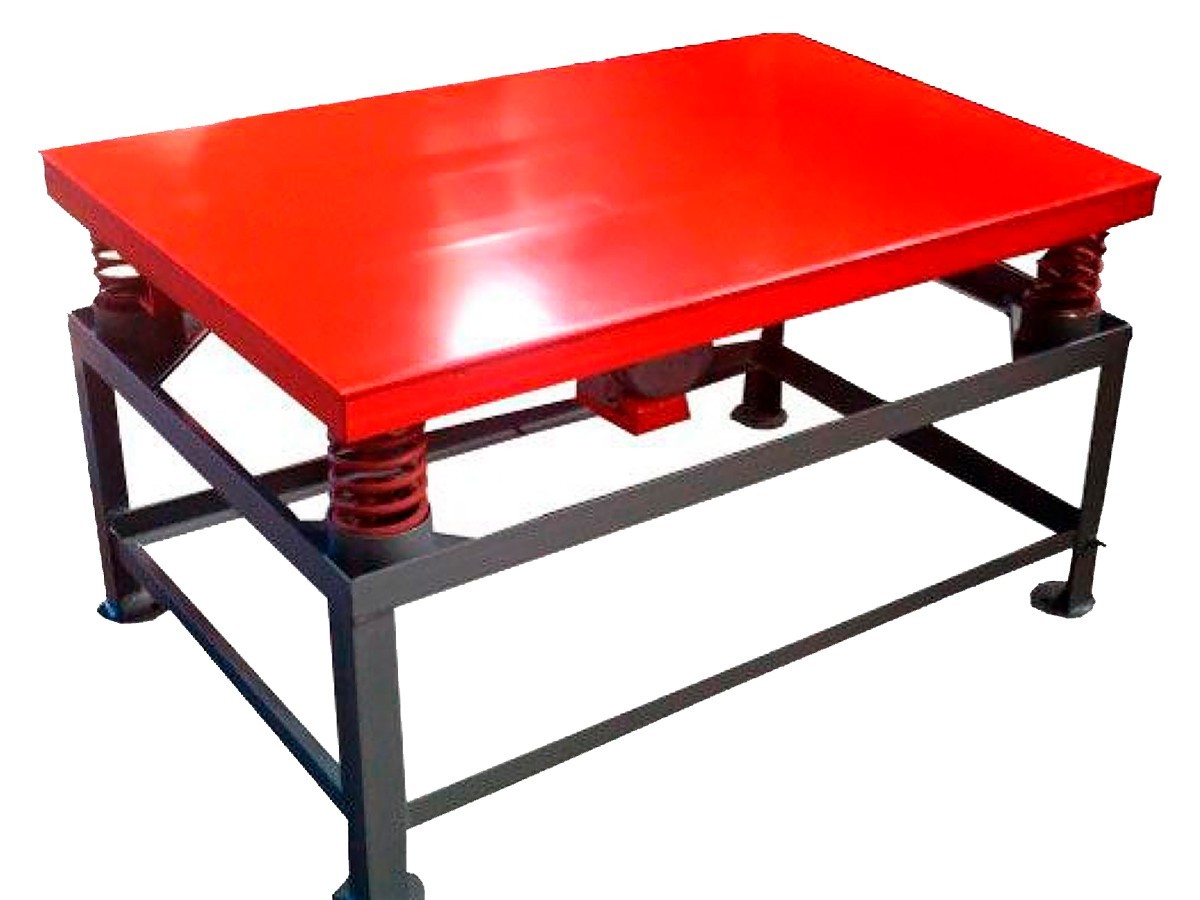

2. Облегчённые вибростолы ВО изготавливаются на Ярославском предприятии «Вибромаш». Они рассчитаны на нагрузку от 50 до 200 кг и применяются преимущественно для изготовления тротуарной плитки разного веса и размера. В ценовой категории они уступают вибростолам ВС. Кроме того, по воспринимаемой нагрузке вибростол ВО не имеет промежуточного значения 150 кг – только 120 кг или 200 кг.

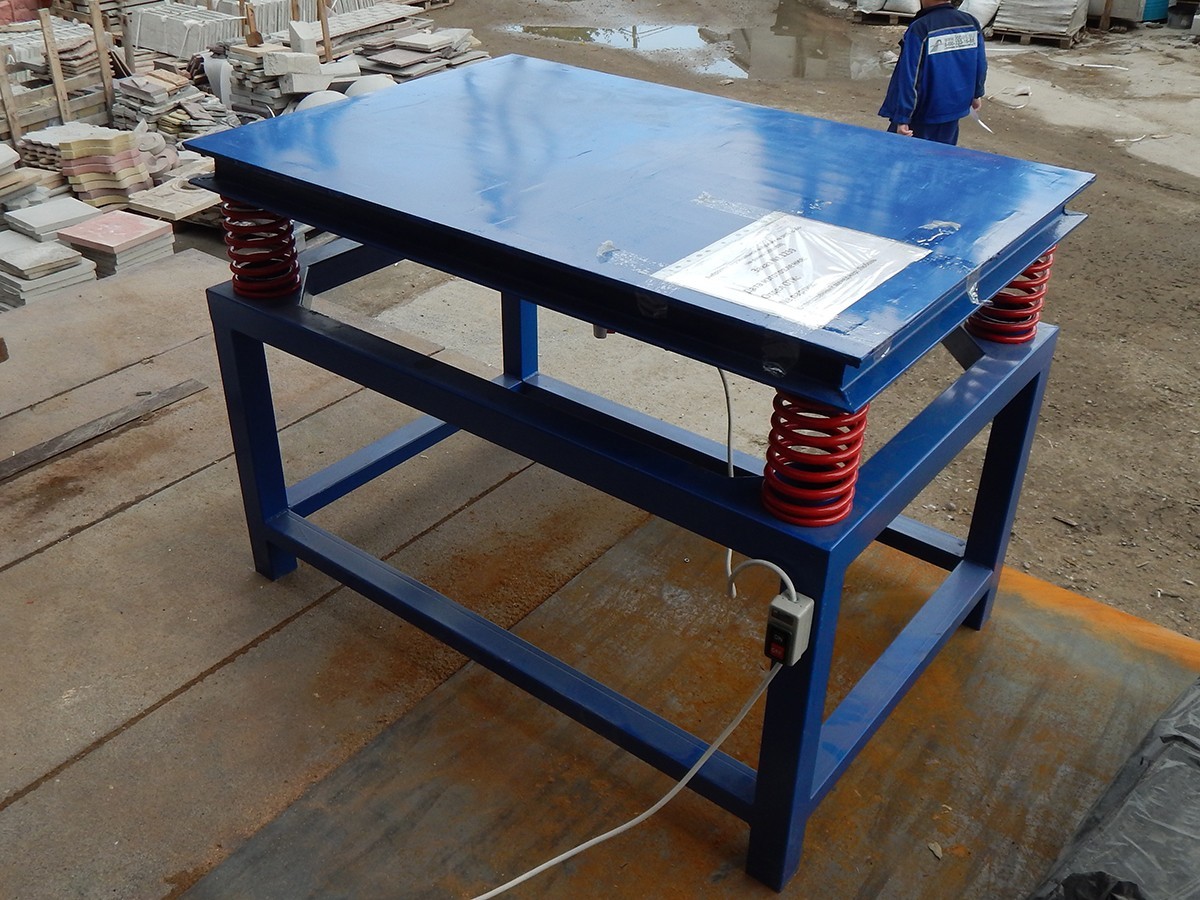

3. Вибростолы ВС изготавливаются Нижегородской компанией ЛОБАС и подразделяются на стандартные столы вертикального вибрирования, воспринимающие оптимальную нагрузку до 150 кг, и на столы с увеличенной нагрузкой до 250 кг. Каждый из вибростолов изготавливается под рабочее напряжение в 380 В и 220 В. Также есть возможность заказать вертикальный вибростол с расчётной частотой вибрации. Вибростолы ЛОБАСа уплотняют бетонный раствор для тротуарной плитки, бетонных блоков и небольших изделий МАФ (скульптур и декоративных элементов мощения).

Из всех перечисленных вариантов наиболее оптимальным по цене, размерности и назначению является вертикальный вибростол ВС компании ЛОБАС.

Возможность приобретения вибростола бу объясняется желанием сэкономить денежные средства на покупке оборудования, но действительно ли такой вибростол будет выгоден в работе? Использование вертикальных вибростолов для тротуарной плитки бу нецелесообразно по нескольким причинам:

1. Невозможно предусмотреть, насколько качественно вибростол б/у будет уплотнять бетонные изделия, ведь зачастую виброоборудование создается под конкретные задачи с требуемыми техническими характеристиками.
2. Вибростол вертикального вибрования бу склонен к частым поломкам по причине изнашиваемости отдельных частей: электровибратора, пружин, узлов механизма. Необходимо после каждого использования проверять резьбовые и сварные участки соединения вибростола на предмет образования трещин.
3. В процессе покупки вибростола бу часто встречаются экземпляры, подвергнутые недобросовестному ремонту, с естественным износом или усталостью металла.

Где купить?

Компания ЛОБАС занимается изготовлением и продажей вертикальных вибростолов для предприятий, заводов и частных лиц. Наши вибрационные станки собираются специалистами с большим опытом работы.

Мы создаём стандартные вибростолы с вертикальной вибрацией и виброоборудование с увеличенной нагрузкой под рабочее напряжение 380 вольт и 220 вольт. Также рассматриваем варианты изготовления вибростанков под индивидуальные параметры: с требуемыми размерами стола или с частотным регулятором колебаний.

Для выбора любого другого оборудования для производства бетонных изделий рекомендуем обратиться к каталогу продукции.

Для заказа вибрационного стола вертикальной вибрации звоните по телефонам 8 (800) 333-16-86, 8 (499) 110-82-23 или пишите в форму обратной связи. Наши менеджеры всегда готовы проконсультировать вас по всем возникшим вопросам касательно изготовления вибростолов, работы на них, стоимости с учётом доставки и т.д.

Использование вертикальных вибростолов значительно упрощает процесс производства разнообразной бетонной продукции. В вибростолах вертикальной вибрации удачно сбалансированы показатели по эргономичности, высокой производительности, надёжности и конечной цены, обеспечивающие длительный срок службы оборудования при надлежащем уходе.
